Switch control



Adjustment Trip 01 up             press SW 01

Adjustment Trip 01down          press SW 02

Reset Trip 01                          Press SW 01 and SW 02.

Reset Trip 02                          press SW 03 longer than 1 sek

Switch off display mode           Press SW 04 short

Setup menu                            Press SW 04 longer than 2 sek



Setup menu



Navigate horizontally               Press SW 03

Navigate vertically                   Press SW 04

Adjustment up                        Press SW 01

Adjustment down                    Press SW 02



Exit setup menu



Stand on Exit and                  Press SW 03

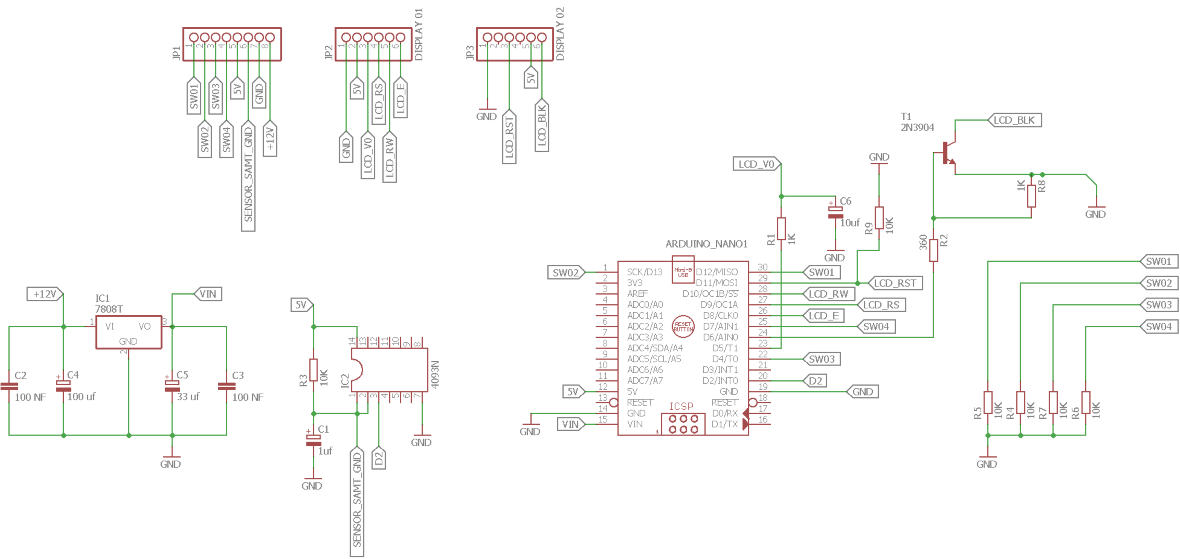

Schematic





PBC

Tripmaster2000ver0401































Switch & Hall Sensor



Tripmaster2000ver0409




















© Stig Hansen
